En tant que fournisseur de soupapes de sécurité souterraines de la série TS, il est de la plus haute importance de garantir le bon fonctionnement de ces composants critiques. Les soupapes de sécurité souterraines jouent un rôle crucial dans les puits de pétrole et de gaz, fournissant un moyen fiable d'empêcher un écoulement incontrôlé de fluide en cas d'urgence. Dans cet article de blog, j'expliquerai comment tester le clapet anti-retour dans les soupapes de sécurité souterraines de la série TS.

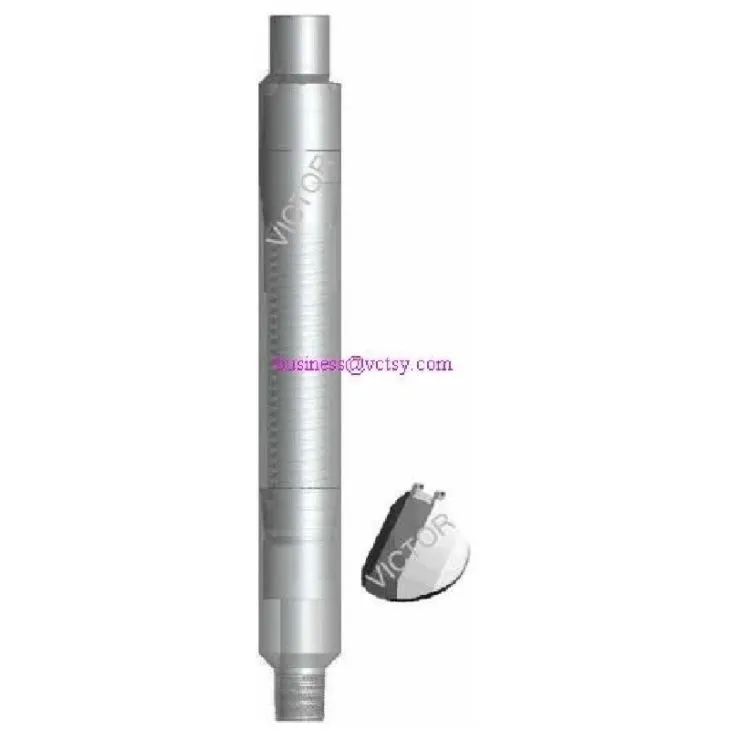

Comprendre la soupape de sécurité souterraine de la série TS
Avant de se lancer dans le processus de test, il est essentiel d'avoir une compréhension de base de la soupape de sécurité souterraine de la série TS. Ces vannes sont conçues pour répondre aux exigences strictes de l'industrie pétrolière et gazière, offrant une protection fiable contre les éruptions de puits de forage. La série TS est un type deSoupape de sécurité souterraine contrôlée en surface, ce qui signifie qu'il peut être contrôlé depuis la surface pour ouvrir ou fermer la vanne selon les besoins.
Le clapet anti-retour est un composant essentiel de la soupape de sécurité souterraine de la série TS. Il permet au fluide de s'écouler dans une direction tout en empêchant l'écoulement inverse, garantissant ainsi l'intégrité du puits de forage. Un clapet anti-retour défectueux peut compromettre la sécurité du puits, rendant essentiels des tests et un entretien réguliers.
Préparations pré-test
1. Rassemblez les outils et l’équipement nécessaires
Avant de commencer le test, vous devez rassembler les outils et équipements appropriés. Cela peut inclure des manomètres, des débitmètres, des pompes d'essai hydrauliques et d'autres appareils d'essai spécialisés. Assurez-vous que tous les outils sont calibrés et en bon état de fonctionnement pour garantir des résultats de test précis.
2. Consultez la documentation de la vanne
Lisez attentivement la documentation technique de la soupape de sécurité souterraine série TS. Cela comprend le manuel d'installation, le guide de maintenance et les spécifications. Comprendre la conception, les principes de fonctionnement et les paramètres de performance de la vanne est essentiel pour réaliser un test efficace.
3. Précautions de sécurité
La sécurité doit toujours être la priorité absolue. Assurez-vous que tout le personnel impliqué dans le processus de test porte un équipement de protection individuelle (EPI) approprié, tel que des lunettes de sécurité, des gants et des casques de sécurité. Suivez toutes les procédures et directives de sécurité établies par votre entreprise et les normes industrielles pertinentes.
Test du clapet anti-retour
1. Inspection visuelle
La première étape du test du clapet anti-retour est une inspection visuelle. Examinez la vanne pour déceler tout signe de dommage, de corrosion ou d'usure. Vérifiez le corps de la vanne, le siège et le disque pour déceler des fissures, des piqûres ou d'autres défauts. Inspectez les joints et les joints pour vérifier leur installation et leur intégrité correctes. Tout dommage visible doit être réparé avant de procéder au test fonctionnel.
2. Test de pression
Les tests de pression sont un élément essentiel de l’évaluation des performances du clapet anti-retour. Les étapes suivantes décrivent le processus de test de pression :
- Isoler la vanne: Fermez toutes les vannes en amont et en aval pour isoler la soupape de sécurité souterraine de la série TS. Cela garantit que la pression de test est appliquée uniquement à la vanne testée.
- Appliquer la pression d'essai: Utilisez une pompe d'essai hydraulique pour appliquer une pression d'essai spécifiée à la vanne. La pression d'essai doit être conforme aux spécifications de conception de la vanne et aux normes industrielles. PourSoupapes de sécurité souterraines pour haute pression, la pression d'essai peut être nettement supérieure aux pressions de fonctionnement normales.
- Surveiller la pression et le débit: Pendant le test de pression, surveillez le manomètre et le débitmètre. Le clapet anti-retour doit empêcher le flux inverse lorsque la pression est appliquée dans le sens inverse. S’il y a une fuite ou un écoulement dans le sens inverse, cela indique un problème avec le clapet anti-retour.
- Maintenez la pression: Maintenir la pression d'essai pendant une période spécifiée, généralement plusieurs minutes, pour garantir l'intégrité de la vanne. Observez le manomètre pour détecter toute chute de pression importante, ce qui pourrait indiquer une fuite dans la vanne.
3. Tests de fonctionnement
En plus des tests de pression, des tests de fonctionnement sont nécessaires pour vérifier le bon fonctionnement du clapet anti-retour. Cela implique d’ouvrir et de fermer la vanne plusieurs fois pour assurer un fonctionnement fluide.
- Ouvrez la vanne: Utilisez le système de contrôle de surface pour ouvrir la soupape de sécurité souterraine de la série TS. Surveillez le mouvement de la vanne et assurez-vous qu'elle s'ouvre complètement sans aucune résistance.
- Vérifier le sens du débit: Vérifiez que le fluide s'écoule dans le bon sens à travers la vanne lorsqu'elle est ouverte. Utilisez un débitmètre pour mesurer le débit et vous assurer qu'il se situe dans la plage attendue.
- Fermez la vanne: Fermer la vanne à l'aide du système de commande en surface. Vérifiez le bon positionnement du disque de la vanne et assurez-vous qu'il empêche le reflux.
4. Répétez les tests
Après les premiers tests, il est recommandé de répéter les tests de pression et de fonctionnement pour garantir la cohérence des résultats. Cela permet d'identifier tout problème potentiel qui n'aurait peut-être pas été apparent lors du premier test.
Analyse post-test et maintenance
1. Analyser les résultats des tests
Une fois le test terminé, analysez soigneusement les résultats du test. Comparez les relevés de pression, les débits et le fonctionnement de la vanne avec les spécifications de la vanne et les normes de l'industrie. Si des écarts sont constatés, une enquête plus approfondie est nécessaire pour déterminer la cause profonde du problème.
2. Entretien et réparation
Si les résultats des tests indiquent un problème avec le clapet anti-retour, des mesures d'entretien ou de réparation appropriées doivent être prises. Cela peut impliquer le remplacement des composants endommagés, le nettoyage de la vanne ou l'ajustement des réglages de la vanne. Après l'entretien ou la réparation, répétez le processus de test pour vous assurer que la vanne fonctionne correctement.
3.Documents
Conserver une documentation détaillée du processus de test, y compris les résultats des tests, toutes les actions de maintenance ou de réparation entreprises et la date du test. Cette documentation est essentielle pour la conformité réglementaire et pour suivre les performances de la vanne dans le temps.
Conclusion
Le test du clapet anti-retour des soupapes de sécurité souterraines de la série TS est un processus critique qui garantit la sécurité et la fiabilité des puits de pétrole et de gaz. En suivant les procédures de test appropriées, en utilisant les outils et équipements appropriés et en effectuant une analyse post-test approfondie, vous pouvez identifier et résoudre tout problème potentiel avec le clapet anti-retour avant qu'il ne devienne un risque pour la sécurité.
Si vous êtes à la recherche de produits de haute qualitéSoupape de sécurité souterraine série TS, notre entreprise est là pour vous fournir les meilleurs produits et services. Nous disposons d'une équipe de professionnels expérimentés qui peuvent vous aider dans la sélection, l'installation, les tests et la maintenance des vannes. Contactez-nous dès aujourd'hui pour entamer une discussion sur l'approvisionnement et assurer la sécurité et l'efficacité de vos opérations de puits.
Références
- API RP 14B, Pratique recommandée pour l'installation, l'exploitation et la maintenance des systèmes de soupapes de sécurité souterrains
- Documentation technique du fabricant pour les soupapes de sécurité souterraines série TS
