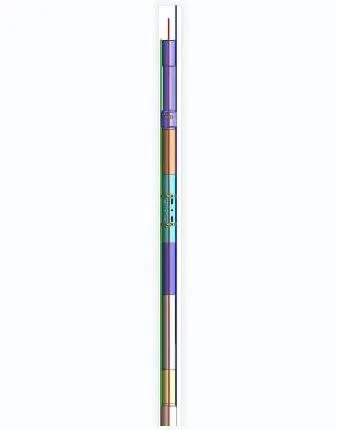

YKSLS - Manchon coulissant de contrôle de ligne unique série
Le manchon coulissant à commande hydraulique à ligne unique de la série YKSLS est un outil de fond de trou utilisé pour l'exploitation minière en couches afin de réaliser un commutateur annulaire de manchon d'huile et une régulation du débit. Le produit est ouvert en installant une conduite de commande hydraulique, la chambre d'azote intégrée fournit une poussée de fermeture et le débit est ajusté en contrôlant la pression de la conduite. En cas d'urgence, l'outil de commutation filaire peut être utilisé pour réaliser une ouverture ou une fermeture mécanique.
Code | YKSLS-2.813-7 | YKSLS-3.813-9 5/8 | |
Taille du boîtier | 7" 7 5/8" 9 5/8" | 9 5/8" | |
IDENTIFIANT | 2.813"(Φ71.45mm) | 3.813"(Φ96.85mm) | |
Mamelon supérieur | 2.813" X ou F | 3.813" X ou F | |
Fil de discussion | Plus haut | 4 1/filetage de tube de 2" (B) | 4 1/filetage de tube de 2" (B) |
Plus bas | 4 1/2 " Filetage de tube (P) | 4 1/2 " Filetage de tube (P) | |
Dimension globale | 5.12"×85" (Φ130×2160) | 6.75"×112" (Φ171.5×2845) | |
Ligne de contrôle | Ligne simple 1/4" à contrôler (3 canalisations peuvent passer) | ||
Sens d'ouverture d'urgence | Vers le bas(La zone d'écoulement peut être ajustée par pression) | ||
WT | 160 degrés | 160 degrés | |
WP | 5000 psi | 5000 psi | |
Démarrer la pression d'ouverture | 2900Psi ± 10 pour cent(Ajustable) | 2800Psi ± 10 pour cent(Ajustable) | |
Pression d'ouverture complète | 3800Psi ± 10 pour cent(Ajustable) | 3900Psi ± 10 pour cent(Ajustable) | |
Aire de circulation | 8,7 pouces ^ 2 | 13,5 pouces ^ 2 | |
Débit maximal autorisé | 3000m3/d | 5800m3/d | |
Outil de commutation | Outil de changement de vitesse B (fonctionnement en attente) | ||
